Подключение датчика DHT11 к Arduino

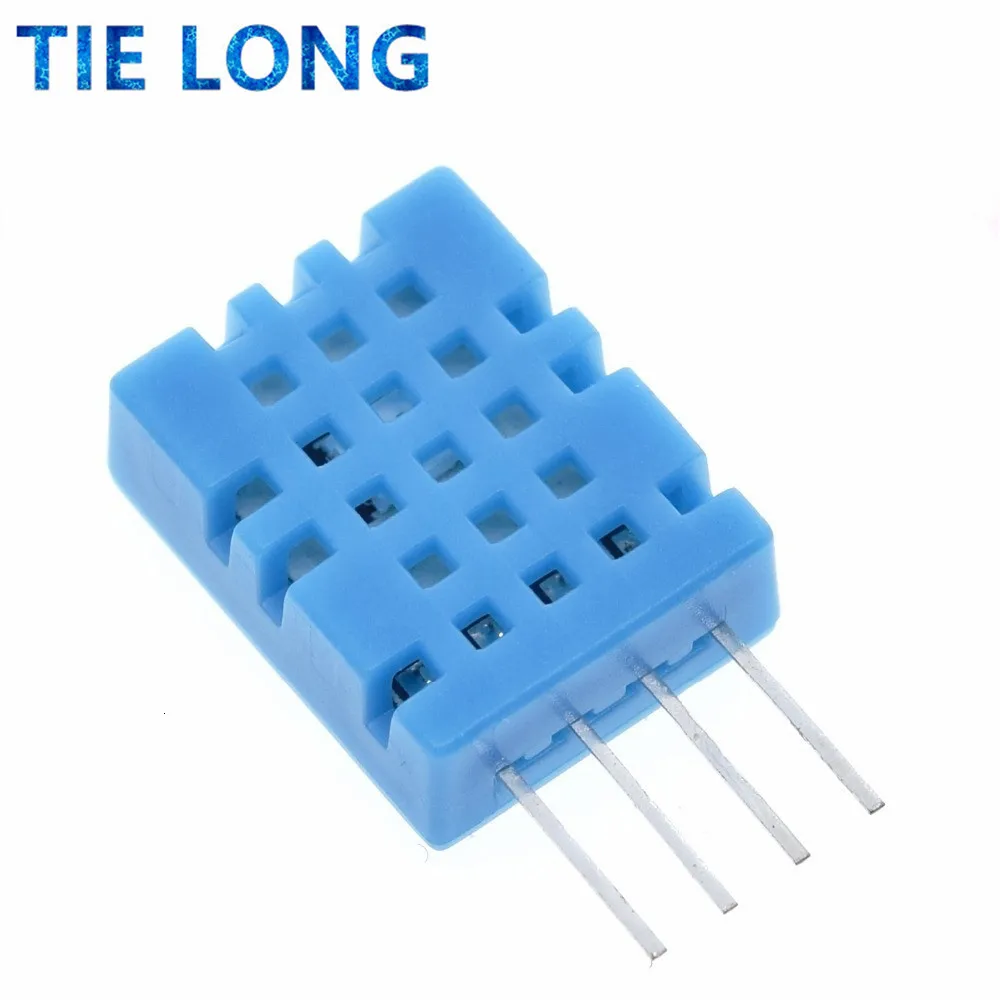

Датчик DHT11 является недорогим и популярным датчиком температуры и влажности воздуха. Он может быть легко подключен к платформе Arduino и использоваться для сбора данных о климатических условиях в помещении или на улице.

Подключение датчика DHT11

Для подключения датчика DHT11 к Arduino, вам понадобятся следующие компоненты:

• Arduino плата (например, Arduino Uno)
• Датчик DHT11
• Резистор 10 кОм
• Провода для соединения компонентов

Сначала подключите VCC датчика DHT11 к 5V пину Arduino, а GND - к GND пину Arduino. Затем, подключите OUT пин датчика к любому цифровому пину Arduino, например, пину 2.

Не забудьте подключить также резистор 10 кОм между VCC и OUT пинами датчика - это поможет защитить плату от возможных повреждений.

Программирование и чтение данных с датчика

После правильного подключения всех компонентов, вы можете приступить к программированию Arduino для чтения данных с датчика DHT11.

Для этого вам понадобится библиотека DHT, которую вы можете загрузить и установить в среде разработки Arduino IDE.

С использованием этой библиотеки вы можете прочитать температуру и влажность, используя следующий код:


 #include <DHT.h>

 #define DHTPIN 2 // Пин, к которому подключен датчик
 #define DHTTYPE DHT11 // Указываем тип датчика

 DHT dht(DHTPIN, DHTTYPE); // Создаем объект датчика DHT

 void setup() {
 Serial.begin(9600); // Инициализация последовательного порта

 dht.begin(); // Инициализация датчика DHT
 }

 void loop() {
 float humidity = dht.readHumidity(); // Чтение влажности
 float temperature = dht.readTemperature(); // Чтение температуры в градусах Цельсия

 Serial.print("Влажность: ");
 Serial.print(humidity);
 Serial.print("% Температура: ");
 Serial.print(temperature);
 Serial.println("°C");

 delay(2000); // Задержка между чтением данных
 }



После загрузки программы на Arduino, вы сможете видеть результаты чтения влажности и температуры в серийном мониторе среды разработки Arduino IDE.
