HC-SR501: Подключение

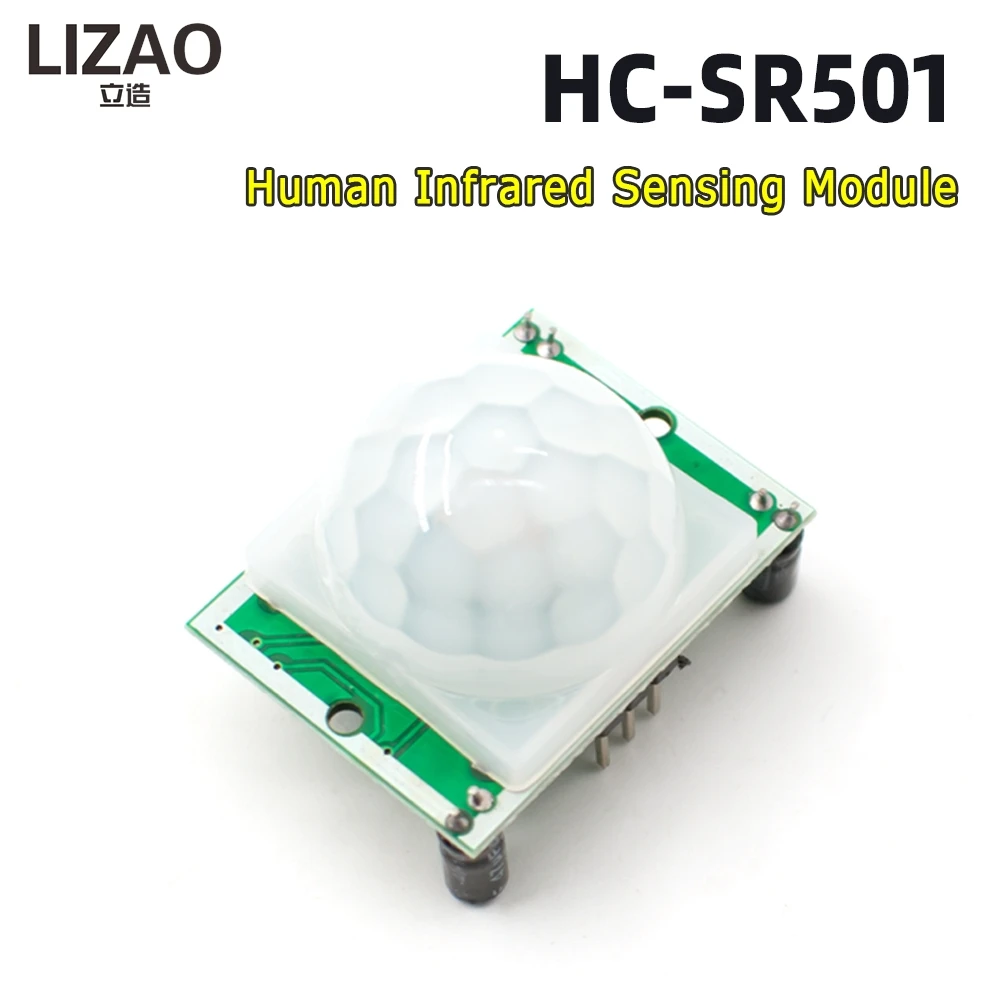

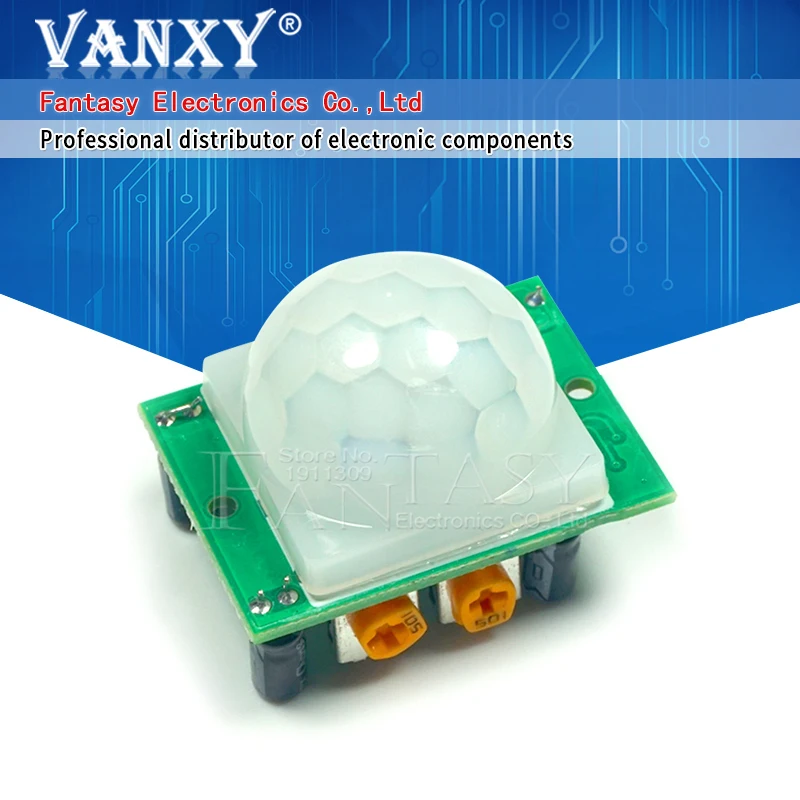

HC-SR501 — это пироэлектрический инфракрасный датчик движения, который используется для обнаружения наличия объектов в определенной области.

Для подключения HC-SR501 к микроконтроллеру или Arduino вам потребуется следующее:

• HC-SR501 модуль
• Микроконтроллер или Arduino
• Макетная плата и провода
• Резистор 10кОм
• Питание 5В

Подключение HC-SR501 к микроконтроллеру осуществляется следующим образом:

1. Подключите пин VCC HC-SR501 к положительному питанию (5В).
2. Подключите пин GND HC-SR501 к отрицательному питанию (земле).
3. Подключите пин OUT HC-SR501 к любому цифровому входу вашего микроконтроллера или Arduino.
4. С помощью провода подключите резистор 10кОм к пину OUT HC-SR501, а другой конец резистора подключите к положительному питанию (5В). Это позволяет установить высокий уровень сигнала на цифровом входе микроконтроллера в состоянии покоя.

Ваш HC-SR501 теперь успешно подключен к микроконтроллеру. Вы можете программировать ваше устройство для обработки данных, получаемых с датчика движения, и выполнять необходимые действия в зависимости от результатов обнаружения движения.

Удачного использования вашего HC-SR501!
