Подключение L298N

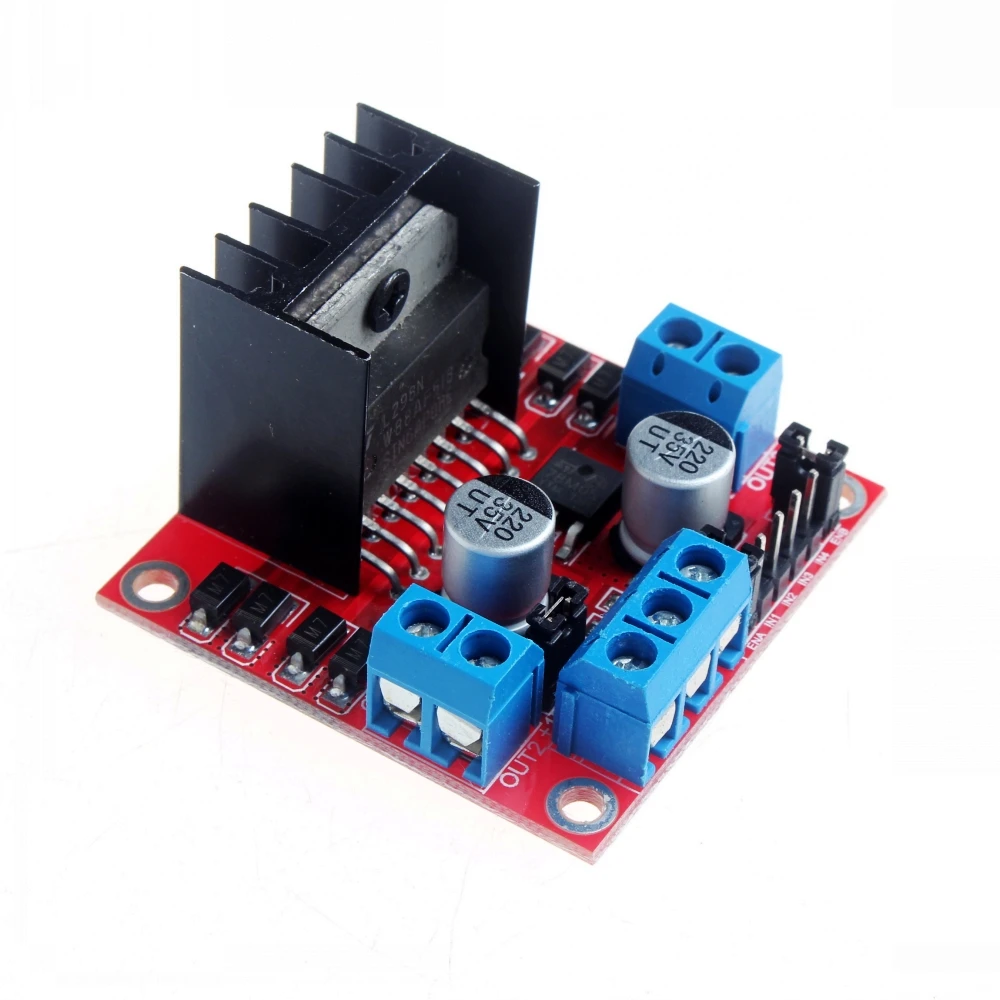

L298N – это двухканальный драйвер моторов, который позволяет управлять двумя постоянными токовыми моторами или одним шаговым двигателем.

Для подключения L298N необходимо выполнить следующие шаги:

1. Подключите питание к плате L298N. Подача питания происходит через пины "+" и "-" на плате.
2. Подключите моторы к выходным пинам платы L298N. При подключении моторов обратите внимание на правильную полярность.
3. Подключите управляющие пины с микроконтроллера к пинам IN1, IN2, IN3 и IN4 платы L298N. Эти пины используются для управления направлением движения моторов.
4. Подключите пин ENA на плате L298N к пину управления скоростью одного из моторов.
5. Подключите пин ENB на плате L298N к пину управления скоростью второго мотора (если используется два мотора).
6. Подавайте сигнал управления на управляющие пины, чтобы управлять моторами. Например, установка высокого сигнала на пин IN1 и низкого сигнала на пин IN2 будет означать движение мотора в одном направлении.

Правильное подключение L298N позволит вам легко управлять моторами с помощью микроконтроллера или другого источника управления. Убедитесь, что вы следуете инструкциям и правильно подключаете все провода.
