Подключение MAX7219 к Arduino

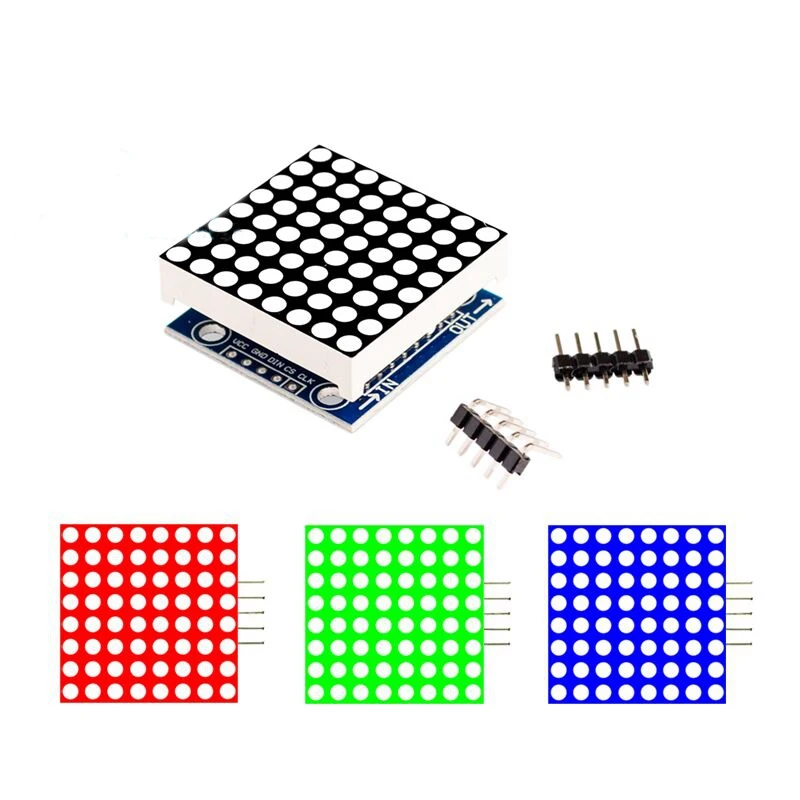

MAX7219 – это чип, реализующий преобразование цифрового сигнала в управление светодиодными матрицами. Данный модуль широко используется в проектах по созданию дисплеев с различными текстами и графикой.
Для подключения MAX7219 к Arduino вам понадобятся следующие компоненты:
- Arduino Uno (или аналогичная плата)
- Модуль MAX7219
- Матрица светодиодов (обычно 8х8)
- Мужской-женский провод
- Резисторы (необходимы для стабильной работы модуля)
Основной шаг подключения MAX7219 к Arduino:
- Подключите матрицу светодиодов к модулю MAX7219 с помощью мужского-женского провода.
- Подключите модуль MAX7219 к Arduino следующим образом:
VCC - 5V
GND - GND
DIN - 11
CS - 10
CLK - 13
Загрузите библиотеку MAX7219 на Arduino IDE и скомпилируйте следующий код:
#include
LedControl lc=LedControl(12,11,10,1); // Параметры модуля MAX7219
void setup() {
lc.shutdown(0,false); // Включить MAX7219
lc.setIntensity(0,7); // Установить яркость (0-15)
lc.clearDisplay(0); // Очистить дисплей
}
void loop() {
for(int row=0; row<8; row++) {
for(int col=0; col<8; col++) {
lc.setLed(0, row, col, true); // Установить светодиод в позицию (row, col) на дисплее 0
delay(100); // Пауза 100 миллисекунд
lc.setLed(0, row, col, false); // Выключить светодиод
}
}
}
После загрузки кода на Arduino, вы сможете увидеть, как светодиоды матрицы будут последовательно включаться и выключаться.
Теперь вы готовы к использованию MAX7219 в своих проектах Arduino!
