Разъемы XLR 3-pin: для чего они нужны и как их использовать

Разъемы XLR (male или female) с тремя контактами (3 pin) – это самые распространенные и популярные разъемы для профессионального звукового оборудования. Они используются в аудиосистемах, видеокамерах и микрофонах, а также в других сферах, где необходима передача электрического сигнала. В этой статье мы расскажем о том, что такое разъемы XLR 3 pin, для чего они применяются и как правильно подключить оборудование с использованием этих разъемов.

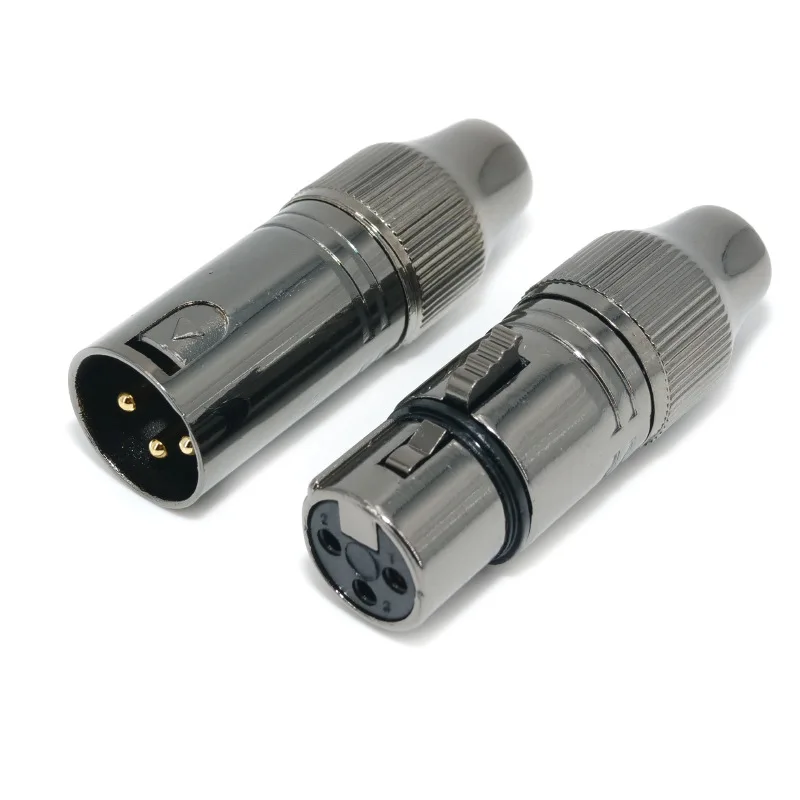

Что такое XLR (XLR3F и XLR3M)?

Аббревиатура XLR расшифровывается как "electro-static audio connector" (электростатический аудиоразъем). Разъемы XLR бывают двух типов: XLR3F – с "штыревым" контактом (Male) и XLR3M – с "гнездовым" контактом (Female).

Штекер XLR3F имеет три контакта: земля (1), горячий сигнал (+2) и холодный сигнал (-3). Гнездо XLR3M также имеет три контакта, но в обратном порядке: земля, холодный сигнал и горячий сигнал.

Схема контактов XLR разъема

Таким образом, при подключении штекера XLR3F в гнездо XLR3M контакты соединяются следующим образом:

- Земля (1) штекера соединяется с землей (1) гнезда.
- Горячий сигнал (+2) штекера соединяется с холодным сигналом (-3) гнезда.

В результате соединение получается замкнутым.

Преимущества использования разъемов XLR

Несмотря на то, что профессиональное оборудование сегодня часто оснащается разъемами XLR с 5 контактами, разъемы XLR 3pin по-прежнему остаются популярными. Причина этого заключается в их преимуществах:

1. Высокая надежность и прочность. Разъемы XLR изготовлены из качественного металла, что обеспечивает их долговечность и надежность в эксплуатации.
2. Высокая пропускная способность и устойчивость к электрическим помехам. Благодаря трем контактам разъемы XLR позволяют передавать сигналы с высоким уровнем мощности без потерь и искажений.
3. Высокая степень защиты от внешних воздействий. Разъемы XLRF и XLRM имеют пыле- и влагозащиту, что делает их пригодными для использования в неблагоприятных условиях (например, на открытых площадках).
4. Совместимость. Разъем XLR, благодаря своей универсальной конструкции, может использоваться с оборудованием различных производителей и моделей.
5. Простота подключения. При подключении оборудования с разъемами XLR не требуется специальных навыков и инструментов, что позволяет экономить время и упрощает процесс коммутации.

Как правильно использовать разъемы XLR?

Правильное использование разъемов XLR является важным условием для обеспечения качественного звукового сигнала и надежной работы аудиосистемы. Вот несколько простых правил, которые следует помнить при подключении оборудования с помощью этих разъемов:

1. Убедитесь, что разъемы XLR установлены правильно. Контакты должны совпадать, иначе соединение не будет произведено.
2. Проверьте полярность. Перед подключением проверьте, соответствуют ли контакты штекера и гнезда. Обычно на одном из контактов штекера имеется маркировка плюса и минуса. Плюсовой контакт должен соответствовать плюсовому контакту гнезда.
3. Затяните соединения. После правильного соединения разъемов затяните винты, чтобы обеспечить надежное соединение.
4. Проверьте работу. После подключения оборудования убедитесь, что звук передается корректно и без искажений. Если есть проблемы, проверьте соединения еще раз.

Заключение

XLR 3pin остается одним из самых популярных типов разъемов для профессионального звука. Этот стандарт обеспечивает надежное соединение, высокую пропускную способность сигнала и простоту подключения. Для максимальной эффективности работы необходимо правильно подключать оборудование и следить за соблюдением полярности и вращения разъемов.
